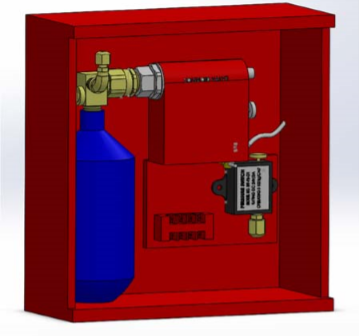

Tủ kích hoạt 5.1L STV-P5L hãng S-tec vina

Mô tả Tủ kích hoạt 5.1L STV-P5L hãng S-tec vina

Tủ kích hoạt 5.1L STV-P5L được sử dụng để kích hoạt hệ thống chữa cháy tự động bằng khí. Tủ kich hoạt 5.1L STVP5L có thể được sử dụng để kích hoạt bình nitơ, van kích hoạt bằng áp bình FM-200, hoặc van chọn vùng. Đồng thời được dùng để kích hoạt báo động xả khí qua công tắc áp lực khí xả.
Tủ kích hoạt 5.1L bao gồm van điện từ, bình N2 kích 5.1L 95 bar và một công tắc áp lực khí xả.
Tủ kích hoạt được đặt trong vỏ hộp thép và lắp ráp sẵn tại nhà máy

Tủ kích hoạt 5.1L STV-P5L hãng S-tec vina bao gồm các bộ phận:

Van điện từ:

Van điện từ được sử dụng để kích hoạt bình kích. Van điện từ là một thành phần của tủ kích hoạt và được điều khiển thông qua tín hiệu điện từ tủ điều khiển báo
cháy (được cung cấp riêng) khi phát hiện có cháy. Van điện từ đi kèm với cần nhấn sử dụng để kích hoạt khẩn cấp bằng tay trong trường hợp phần điện bị lỗi.

Bình kích hoạt

Bình kích là một thành phần của tủ kích hoạt, chứa khí N2 nén tại áp suất 95 bar. Áp lực khí từ bình kích được sử dụng để kích hoạt bình nitơ (IG-100), van kích hoạt bằng áp bình FM-200, hoặc van chọn vùng.
Bình kích bao gồm van đầu bình, được kích hoạt xả khí bằng van điện từ. Trên van đầu bình kích, có trang bị van xả áp an toàn để bảo vệ bình kích và van đầu bình khỏi bị hư hạ khi áp suất trong bình tăng quá mức.

Công tắc áp lực xả khí

Công tắc áp suất được dùng để kích hoạt báo xả khí đến hệ thống báo cháy. Được kết nối với van chọn vùng hoặc đường ống xả bằng ống đồng hoặc ống mềm chịu áp.
Khi khí chữa cháy được xả đến van chọn vùng hoặc đường ống đồng thời sẽ kích hoạt công tắc áp suất tác động.

Thông số kỹ thuật Tủ kích hoạt 5.1L STV-P5L hãng S-tec vina
1.Hộp

2. Van điện từ

3. Bình kích
